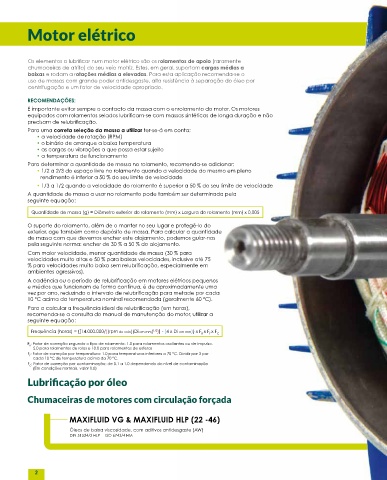

Motor elétrico

Os elementos a lubrificar num motor elétrico são os rolamentos de apoio (raramente
chumaceiras de atrito) do seu veio motriz. Estes, em geral, suportam cargas médias a
baixas e rodam a rotações médias a elevadas. Para esta aplicação recomenda-se o
uso de massas com grande poder antidesgaste, alta resistência à separação do óleo por
centrifugação e um fator de velocidade apropriado.

RECOMENDAÇÕES:
É importante evitar sempre o contacto da massa com o enrolamento do motor. Os motores
equipados com rolamentos selados lubrificam-se com massas sintéticas de longa duração e não
precisam de relubrificação.
Para uma correta seleção da massa a utilizar ter-se-á em conta:
• a velocidade de rotação (RPM)
• o binário de arranque a baixa temperatura
• as cargas ou vibrações a que possa estar sujeito
• a temperatura de funcionamento
Para determinar a quantidade de messa no rolamento, recomenda-se adicionar:
• 1/2 a 2/3 do espaço livre no rolamento quando a velocidade do mesmo em pleno
rendimento é inferior a 50 % do seu limite de velocidade
• 1/3 a 1/2 quando a velocidade do rolamento é superior a 50 % do seu limite de velocidade
A quantidade de massa a usar no rolamento pode também ser determinada pela
seguinte equação:
Quantidade de massa (g) = Diâmetro exterior do rolamento (mm) x Largura do rolamento (mm) x 0,005

O suporte do rolamento, além de o manter no seu lugar e protegê-lo do
exterior, age também como depósito de massa. Para calcular a quantidade
de massa com que devemos encher este alojamento, podemos guiar-nos
pela seguinte norma: encher de 30 % a 50 % do alojamento.
Com maior velocidade, menor quantidade de massa (30 % para
velocidades muito altas e 50 % para baixas velocidades, inclusive até 75
% para velocidades muito baixa sem relubrificação, especialmente em
ambientes agressivos).
A cadência ou o período de relubrificação em motores elétricos pequenos
e médios que funcionam de forma contínua, é de aproximadamente uma
vez por ano, reduzindo o intervalo de relubrificação para metade por cada
10 ºC acima da temperatura nominal recomendada (geralmente 60 ºC).
Para a calcular a frequência ideal de relubrificação (em horas),
recomenda-se a consulta do manual de manutenção do motor, utilizar a
seguinte equação:
Frequência (horas) = {[14.000.000/((rpm do velo)(Di em mm) )] - (4 x Di em mm)} x F x F x F C
1/2
T
R
F R : Fator de correção segundo o tipo de rolamento: 1.0 para rolamentos oscilantes ou de impulso.
5.0 para rolamentos de rolos e 10.0 para rolamentos de esferas
F T : Fator de correção por temperatura: 1.0 para temperaturas inferiores a 70 ºC. Dividir por 2 por
cada 10 ºC de temperatura acima da 70 ºC.
F C : Fator de correção por contaminação: de 0.1 a 1.0 dependendo do nível de contaminação
(Em condições normais, valor 1.0)
Lubrificação por óleo

Chumaceiras de motores com circulação forçada

MAXIFLUID VG & MAXIFLUID HLP (22 -46)
Óleos de baixa viscosidade, com aditivos antidesgaste (AW)
DIN 51524/2 HLP ISO 6743/4 HM
