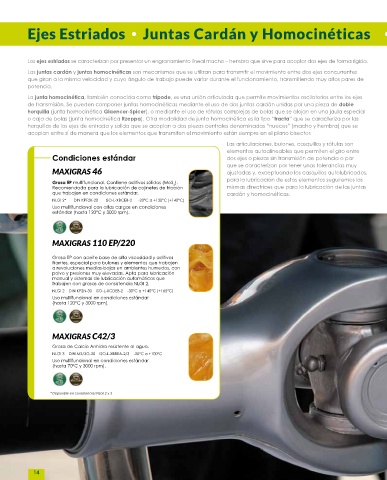

Ejes Estriados • Juntas Cardán y Homocinéticas • Articulaciones • Bulones • Casquillos • Rótulas

Los ejes estriados se caracterizan por presentar un engranamiento lineal macho – hembra que sirve para acoplar dos ejes de forma rígida.
Las juntas cardán y juntas homocinéticas son mecanismos que se utilizan para transmitir el movimiento entre dos ejes concurrentes
que giran a la misma velocidad y cuyo ángulo de trabajo puede variar durante el funcionamiento, transmitiendo muy altos pares de
potencia.
La junta homocinética, también conocida como trípode, es una unión articulada que permite movimientos oscilatorios entre los ejes
de transmisión. Se pueden componer juntas homocinéticas mediante el uso de dos juntas cardán unidas por una pieza de doble
horquilla (junta homocinética Glaencer-Spicer), o mediante el uso de rótulas complejas de bolas que se alojan en una jaula especial
o caja de bolas (junta homocinética Rzeppa). Otra modalidad de junta homocinética es la tipo “tracta” que se caracteriza por las
horquillas de los ejes de entrada y salida que se acoplan a dos piezas centrales denominadas “nueces” (macho y hembra) que se
acoplan entre sí de manera que los elementos que transmiten el movimiento están siempre en el plano bisector.
Las articulaciones, bulones, casquillos y rótulas son
elementos autoalineables que permiten el giro entre
Condiciones estándar dos ejes o piezas sin transmisión de potencia o par
que se caracterizan por tener unas tolerancias muy
MAXIGRAS 46 ajustadas y, exceptuando los casquillos autolubricados,
para la lubricación de estos elementos seguiremos las
Grasa EP multifuncional. Contiene aditivos sólidos (MoS ).
2
Recomendada para la lubricación de cojinetes de fricción mismas directrices que para la lubricación de las juntas
que trabajen en condiciones estándar. cardán y homocinéticas.
NLGI 2* DIN KPF2K-20 ISO-L-XBCEB-2 -20ºC a +120ºC (+140ºC)
Uso multifuncional con altas cargas en condiciones
estándar (hasta 120ºC y 3000 rpm).

MAXIGRAS 110 EP/220

Grasa EP con aceite base de alta viscosidad y aditivos
filantes, especial para bulones y elementos que trabajen
a revoluciones medias-bajas en ambientes humedos, con
polvo y presiones muy elevadas. Apta para lubricación
manual y sistemas de lubricación automáticos que
trabajen con grasas de consistencia NLGI 2.
NLGI 2 DIN KP2N-30 ISO-L-XCDEB-2 -30ºC a +140ºC (+165ºC)
Uso multifuncional en condiciones estándar
(hasta 120ºC y 3000 rpm).

MAXIGRAS C42/3
Grasa de Calcio Anhidro resistente al agua.
NLGI 3 DIN M2/3G-20 ISO-L-XBBEA-2/3 -20ºC a +100ºC
Uso multifuncional en condiciones estándar
(hasta 70ºC y 3000 rpm).

* Disponible en consistencias NLGI 2 y 3
